Задача, как в Автокаде настроить размеры, носит двойственный характер. Можно настроить уже ранее установленный размер — не устраивает его величина или геометрические характеристики; или создать новый стиль размеров и использовать его в будущем, как своеобразную библиотеку размеров самого разного характера.

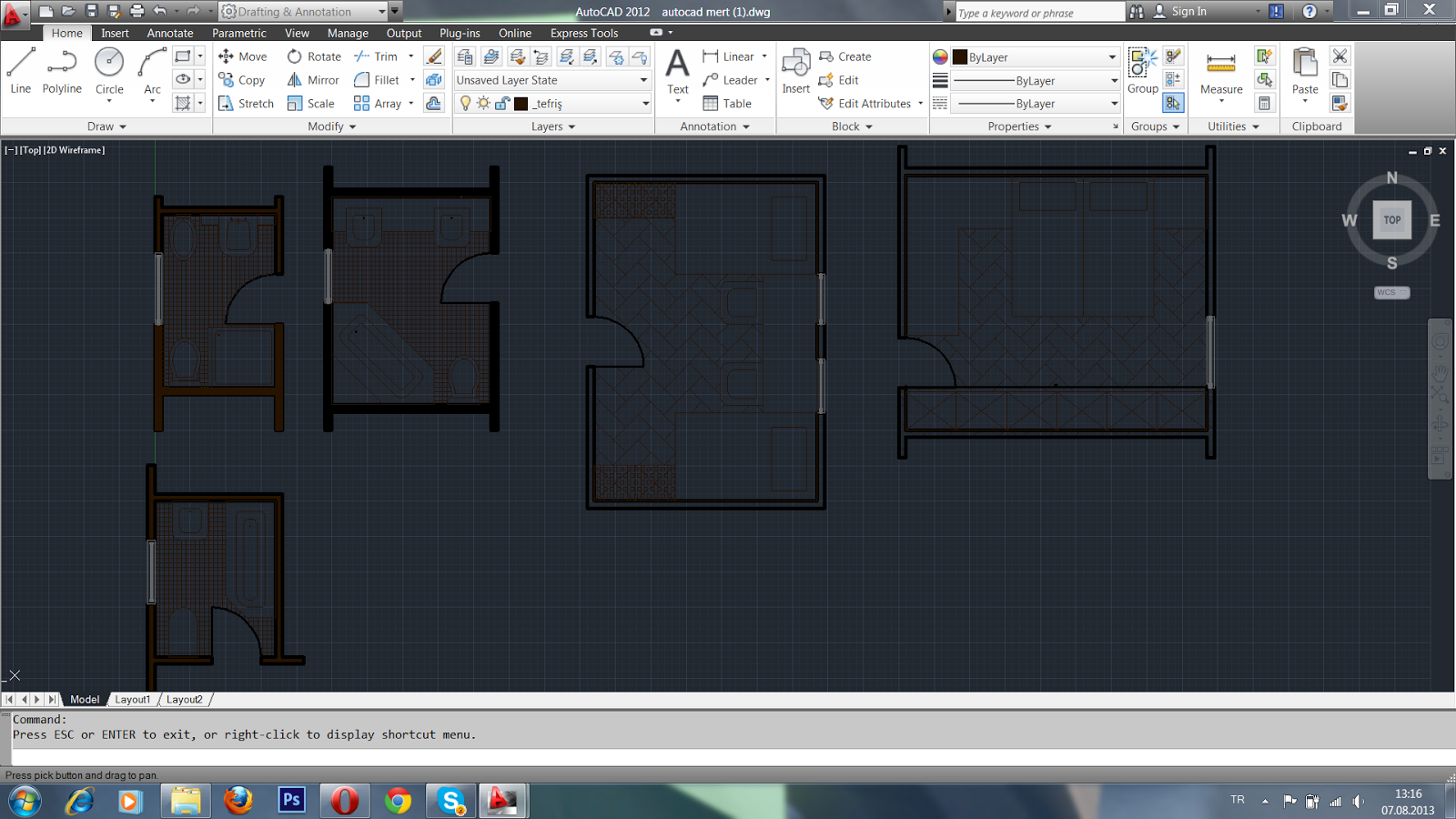

Как в Автокаде настроить размеры

Имеем в виду также ещё один нюанс, учёт которого очень может помочь в реальной работе. Дело в том, что ситуаций встречается великое множество и не все удаётся предусмотреть. Другими словами, не всё можно включить в используемый стиль размеров. Поэтому разработчик должен быть готов при необходимости создать размер «вручную» — все инструменты для этого AutoCAD предоставляет — есть и линии, и стрелки, и текстовые инструменты, и возможность применения специальных символов (нередко возникают проблемы с постановкой по требованиям наших ГОСТов диаметров и радиусов).

Кроме того, не забудем, что при выборе величины программа ориентируется на реальные размеры, соответствующие выбранным пределам чертежа. Другими словами, настройка размеров в Автокаде обязательно идёт после перехода в меню «Формат» / «Пределы чертежа» («Format» / «Drawing Limits»). Это принципиально важно для Автокада — вся работа и отображение происходит с реальными размерами, разработчик освобождается от необходимости сначала произвести замер, затем пересчитать его в точки на экране, а дальше уже ввести в параметр изображаемого объекта. Такая работа «по старинке» давно ушла в прошлое.

Настройка созданного размера

Когда установлен размер, он точно соответствует общим параметрам, заданным в текущем рабочем стиле для заданного типа размера. Но не всегда общие настройки отражают желаемые параметры размера, для их изменения можно через контекстное меню размера вызвать его свойства (в окне меню — «Properties»).

Окно свойств можно вызвать также через главное меню по команде «Изменения» / «Свойства» («Modify» / «Properties»), с помощью инструмента «Свойства» («Properties») на главной панели инструментов или с помощью комбинации горячих клавиш — «Ctrl+1».

Окно свойств в Автокаде

Окно свойств в Автокаде

Среди множества возможных локальных изменений, которые можно сделать (появляются немедленно после изменения):

  • Color — изменение цвета, по умолчанию выбирается цвет, назначенный для слоя;
  • Layer — перенести размер на другой слой; вообще полезно все размеры размещать на отдельном слое, но если вы с данным ошиблись, то есть возможность перенести;
  • Dim style — изменить стиль, которому принадлежит размер;
  • Lines & Arrows — группа «мелких» настроек геометрии линий, всех возможных отступов и вида стрелок;
  • Text — группа настроек текста — формата, положения, отступов. Обращаем внимание, что по умолчанию AutoCAD устанавливает реальный размер по пределам чертежа (указывается бледным цветом в параметре Measurement), но это значение можно при необходимости поменять (в конце концов, если создаётся эскиз, главное, чтобы были правильно проставлены размеры, а соответствие им графики совсем не обязательно). Изменить измеренное значение можно с помощью параметра, входящего в данную группу — Text как в автокаде сделать все одним слоем override. На практике — это одна из самых часто выполняемых задач настроек.
  • Fit — группа вариантов взаимного расположения линий, стрелок и текста, если измеряемый объект не позволяют установить размер стандартным образом — ещё одна группа часто используемых настроек.

Работа со стилями размеров

Собственно говоря, когда говорят о настройке размеров в Автокаде, имеют ввиду размерный стиль — библиотеку размеров разного типа, созданных по требованиям, например, одного стандарта.

Изначально программа использует один встроенный стиль по умолчанию — ISO-25 (указывается в ниспадающем списке «Dim Style Control», находящемся на панели инструментов «Dimension»). Данная панель по умолчанию не выводится на экран, поэтому пользователю необходимо будет это сделать уже самому (команда «View» / «Toolbars»).

Панель инструментов «Dimension»

Панель инструментов «Dimension»

Обращаем внимание, что пользователю предоставляется возможность по мере необходимости сначала создать размер в одном стиле, а затем выбором в списке стилей поменять его — таким образом получится, что все размеры чертежа в одном стиле, а один — в другом, это обычная ситуация.

Работа со стилями производится по команде «Dimension слоем Style», которая по умолчанию расположена справа от списка (здесь, как и в любой программе, пользователь имеет право поменять как наличие команды в панели, так и её расположение).

Диспетчер размерных стилей в Автокаде

Диспетчер размерных стилей в Автокаде

При входе в работу со стилями в вашем распоряжении:

  • Styles — список доступных стилей;
  • List — выбор варианта формирования списка — все стили или только используемые;
  • Set Current — установка выбранного в списке стиля как текущего рабочего;
  • New — создание нового стиля на основе выбранного в списке;
  • Modify — изменение стиля;
  • Override — переопределение стиля;
  • Compare — сравнение двух стилей (очень полезная команда, когда приходится работать с незнакомым чертежом).

При создании нового стиля предлагается предварительно выбрать не только исходный стиль, но и типы размеров, которые будут создаваться. По умолчанию предлагается настраивать все типы, но среди выбора только линейные, радиусы, диаметры, угловые, выноски.

Создание нового размерного стиля в Автокаде

Создание нового размерного стиля в Автокаде

После сделанного выбора, при нажатии на клавишу «Continue» («Продолжить») в распоряжении разработчика окно с шестью закладками, которые предусматривают все возможные параметры настроек. Если какой-либо из параметров не совсем понятен, у пользователя никогда не возникнет проблем с его пониманием — все изменения немедленно отражаются в окне предварительного просмотра.

Среди наиболее значимых настроек:

  • Dimension Lines — параметры размерных линий;
  • Extension Lines — параметры выносных линий (включая даже расстояние от линий до измеряемого объекта, что в российских стандартах всегда равно нулю);
  • Arrowheads — выбор стиля завершения размерных линий – стрелки, точки, чёрточки и множество других; стиль можно настроить для каждой из двух «стрелок» независимо;
  • Text — все мыслимые параметры настроек текста, от его размера и расстояния до размерной линии до расположения относительно измеряемого объекта; Настройка текста размера в Автокаде

    Настройка текста размера в Автокаде

  • Fit — группа настроек размера, если он не помещается в геометрию измеряемого объекта (если у вас английская версия AutoCAD’a, то тут придётся «помучиться» с языком, на данной закладке много вполне доходчивого комментария, но всё на английском);
  • Primary Units — настройка числового представления размера — выбор разделителя целой и дробной частей, точности (количества цифр в дробной части); обращаем внимание, здесь можно выбрать также текст префикса (до размера) и суффикса (после) устанавливаемого размера — иногда очень полезная возможность, например, если речь идёт о диаметрах и радиусах; Основные единицы размерного стиля в Автокаде

    Основные единицы размерного стиля в Автокаде

  • Alternate Units — группа настроек альтернативных единиц измерения — они будут показываться в скобках рядом с основной единицей, необходимо только установить переключатель необходимость этих измерений;
  • Tolerance — группа настроек стиля вывода допусков — предлагается четыре готовых базовых стиля (или вообще допуски не выводить), в пределах которых и можно производить изменения; обращаем внимание, допуски могут иметь разные параметры для основных (обычно, миллиметры) и альтернативных единиц.

Если в вашем распоряжении версия Автокада 2015–2017 годов, то ниспадающий список размерных стилей здесь размещается на панели «Аннотация».

Как видите, настройка размеров довольно хлопотливое дело — несколько десятков всевозможных параметров — но с другой стороны и увлекательное, всё организовано очень удобно, назначение каждого или описано, или немедленно отражается на примере после использования.

Нельзя сказать, что создавать новые размерные стили приходится часто, обычно вполне хватает предлагаемого по умолчанию — ISO-25, но в особенно «тонких» ситуациях без настроек размеров не обойтись, и о них нужно обязательно помнить.
